Mástil de acero galvanizado cónico driza interna

Mástil troncocónico de sección circular, es decir, el diámetro del mástil disminuye uniformemente desde la base hasta la punta.

- 3 a 12 metros: mástil realizado en un único tramo.

- 13 a 18 metros: mástil realizado en dos tramos (a montar en obra).

Chapa de acero al carbono, según norma EN 40-5.

Acero calidad S255JR, límite elástico 255 kg/cm2 o 355 kg/cm2

Galvanizado por inmersión en caliente por fuera y por dentro del mástil, norma UNE-EN ISO 1461:2010. La vida útil del galvanizado oscila entre 20 y 40 años, dependiendo de las condiciones ambientales.

El mástil tiene una soldadura longitudinal, desde la base hasta el extremo superior, situada en la parte opuesta a la driza.

Con remate superior plano.

Con polea superior.

Con placa base cuadrada, con cartelas y cincho de refuerzo.

Con 4 pernos, arandelas y tuercas.

Con driza (cuerda) de color blanco, de poliéster 100%, de alta tenacidad con alma.

Con puerta para acceder a la driza.

Con cornamusa en el interior del mástil para sujetar la driza.

Con aro y contrapeso que se enganchan a la anilla inferior de la bandera.

Con registro superior por si, en caso de rotura de la driza, hay que sustituirla.

Mástil de 18 metros en Gandía (Valencia)

Mástil de 18 metros en Mazarrón (Murcia)

Mástil de 18 metros en Palamós (Gerona)

Mástil de 14 metros en Quintanar de la Orden (Toledo)

Puerta abierta de mástil de 6 metros

Puerta abierta de mástil de 10 metros

Puerta abierta de mástil de 14 metros

Puerta abierta de mástil de 18 metros

Polea y salida superior de la driza de mástil 3 a 9 m

Polea y salida superior de la driza de mástil 10 a 18 m

Registro superior para instalar la driza

Puerta cerrada

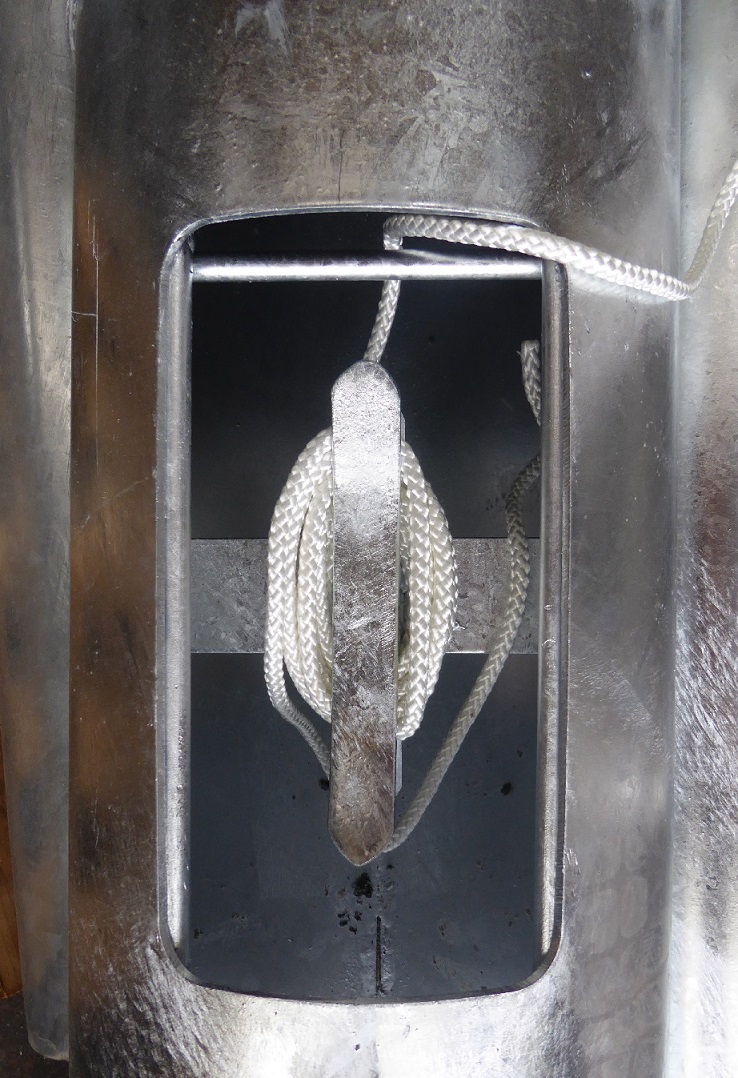

Cornamusa

Extremo superior

Base de mástil de 4 metros

Base de mástil de 7 metros

Base de mástil de 10 metros

Base de mástil de 18 metros

Zapata de hormigón

Pernos y tornillería

Plantilla con la posición de los pernos

Driza con mosquetón y guardacabos
